Popis

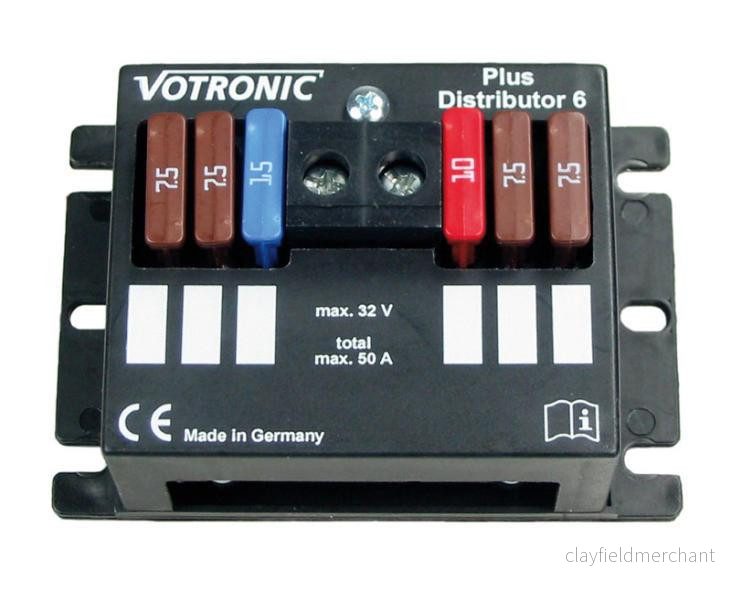

Je vybaven dvěma velkými sběrnými svorkami pro přívodní vodiče o průřezu až 16 mm², které lze zároveň využít pro průchozí propojení dalšího rozdělovače. Výstupní svorky umožňují zapojení vodičů do 4 mm² s jištěním běžnými nožovými pojistkami FKS (standard ATO) od 1 A do 20 A. Průhledný ochranný kryt s popisovacími poli zajišťuje mechanické krytí kontaktů i přehledné označení jednotlivých větví spotřebičů.Hlavní přednosti:• Šest samostatně jištěných plusových větví pro bezpečné zapojení palubních spotřebičů.• Dvě robustní vstupní svorky pro průřezy až 16 mm² s možností paralelního průchozího větvení.• Vysoká proudová zatížitelnost hlavní sběrnice až 50 A a jednotlivých výstupů až 20 A.• Univerzální použití pro palubní elektroinstalace s napětím 12 V i 24 V.• Odnímatelný ochranný kryt s integrovanými poli pro snadné a přehledné označení okruhů.• Součástí balení je základní sada 6 nožových pojistek pro okamžité uvedení do provozu.Technické specifikace a parametryTyp produktuPlusový rozdělovač napětí s pojistkovým pouzdremZnačka a modelCarbest Plusdistributor 6 (nová verze)Provozní vstupní napětí12–24 V DCPočet výstupních okruhů6 samostatně jištěných větvíMaximální celkové proudové zatížení50 AMaximální proud na jeden okruh20 ATyp pojistekStandardní nožové pojistky FKS / ATO (rozsah 1 A až 20 A)Vstupní připojení (baterie / průchod)2× velká svorka pro průřez kabelu do 16 mm²Výstupní připojení (spotřebiče)6× šroubovací svorka pro průřez kabelu do 4 mm²Rozměry (délka × šířka × výška)60 × 90 × 38 mmHmotnost0,095 kg (95 g)Kategorie díluElektrika pro obytná auta, pojistky a rozdělovače prouduVyužitíCentrální rozvod kladného pólu k osvětlení, čerpadlům, zásuvkám a menším spotřebičůmRozsah dodávky:• 1× Plusový rozdělovač Carbest pro 6 okruhů s ochranným krytem• 1× Nožová pojistka FKS 15 A• 1× Nožová pojistka FKS 10 A• 4× Nožová pojistka FKS 7,5 A(Upozornění: Kabelová oka, přívodní vodiče ani upevňovací vruty nejsou součástí balení.)Doporučení k instalaci, zapojení a bezpečnému provozu:• Předřazené hlavní jištění: Přívodní kabel od akumulátoru ke svorkovnici rozdělovače vždy opatřete hlavní pojistkou odpovídající průřezu vodiče (např. 50 A), umístěnou co nejblíže kladnému pólu baterie.• Použití kabelových dutinek: Vícežilové lankové vodiče zakončete před dotažením do svorek nalisovanými dutinkami; zabráníte tím přestřižení jednotlivých žil šroubem a zajistíte trvale nízký přechodový odpor.• Výběr správné hodnoty pojistky: Každý okruh osazujte pojistkou dimenzovanou podle nejnižšího průřezu vodiče v dané větvi, nikoli pouze podle jmenovitého odběru spotřebiče.• Popis okruhů: Využijte popisovací pole na krytu pro přesné označení napájených větví (např. vodní čerpadlo, stropní LED, USB zásuvky), což usnadní diagnostiku při případném přerušení obvodu.
