Popis

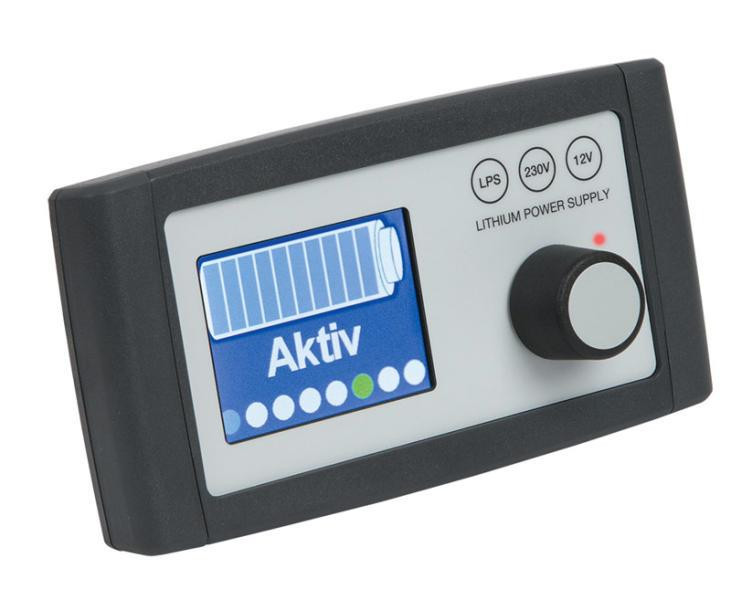

Panel umožňuje přehledné zobrazení klíčových hodnot, jako je aktuální stav nabití baterie, napětí a přenášený výkon. Propojení se systémem LPS je realizováno spolehlivou sběrnicí CAN-Bus pomocí přiloženého 5metrového datového kabelu, což umožňuje instalaci panelu na libovolné dobře přístupné místo v interiéru vozidla.Hlavní přednosti:• Přehledné zobrazení všech důležitých provozních parametrů napájecí jednotky LPS.• Komunikace přes spolehlivou průmyslovou sběrnici CAN-Bus.• Nízká proudová spotřeba (pouze 50 mA) nezatěžující palubní síť.• Kompletní příslušenství pro okamžité zapojení včetně 5m propojovacího kabelu.• Široký rozsah provozních teplot od -20 °C do +70 °C pro spolehlivou funkčnost v zimě i v létě.• Určeno pro vestavnou montáž přímo do stěny nebo nábytkového panelu.Technické specifikace a parametryTyp produktuDálkový CAN-Bus displej / ukazatel (Fernanzeige)KompatibilitaNapájecí jednotky LEAB LPS (Lithium Power Supply)Rozsah provozního napětí9,8 – 15,0 V DCProudový odběr za provozu50 mAVnější rozměry (V × Š × H)75 × 142 × 30 mmMontážní výřez (V × Š)67 × 105 mmProvozní teplota-20 °C až +70 °CSkladovací teplota-30 °C až +80 °CRozsah dodávky:• 1× Dálkový displej LPS CAN• 1× Konektor svorkovnice• 1× Adaptér DB9 na RJ45• 1× Propojovací datový kabel RJ45 (délka 5 m)• 1× Napájecí kabel 12 V• 1× Návod k obsluze a instalaciDůležitá upozornění pro instalaci:• Příprava montážního otvoru: Před vyříznutím otvoru v nábytkové desce nebo panelu (67 × 105 mm) ověřte, že je za stěnou dostatečná hloubka (minimálně 30 mm) pro tělo displeje a přivedenou kabeláž.• Propojení datovým kabelem: Při vnitřním vedení 5m RJ45 kabelu dbejte na to, aby kabel nebyl vystaven ostrým ohybům nebo mechanickému skřípnutí o hrany nábytku či karoserie.• Napájení přístroje: Ujistěte se, že napájecí napětí v místě připojení odpovídá požadovanému rozsahu 9,8 až 15 V DC.
